直流高壓發生器是一種常見的電力儀器，主要是用于檢測氧化鋅避雷器、電力電纜、發電機、電力變壓器、開關等機器設備的直流高壓試驗和泄漏電流試驗，具備測試速度快、精確度高、安全可靠等特點。但是許多電力工作者不熟悉其操作方法，所以要想熟練操作該儀器，首先要知道其面板功能組成。

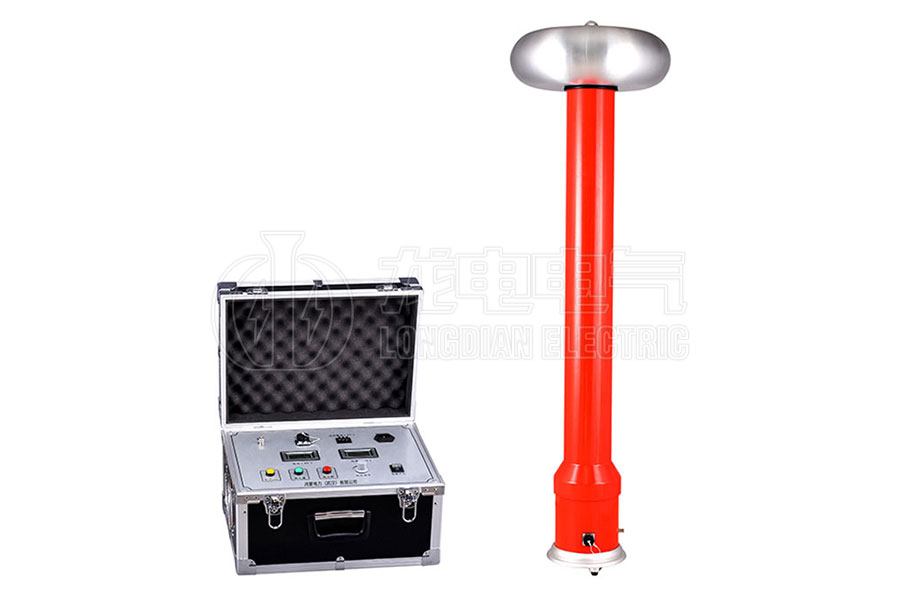

直流高壓發生器結構組成：

1、直流高壓發生器的控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地裝置聯接為一點后再與接地網相連。

2、儀器的中頻及丈量電纜快速聯接插座：用來機箱與倍壓部分的聯接。聯接時只需要將電纜壓下插頭順時針方向滾動到位,拆線時只需要逆時針滾動電纜插頭。

3、直流高壓發生器的過壓整定主撥盤開關：用來設定過電壓維護值。主撥盤開關所顯現單位為kV，設定值為試驗電壓1.1倍。

4、儀器的電源輸入插座：將隨機配置的插頭線與電源輸入插座相聯。(溝通220V±10%，插座內自帶保險管。)

5、直流高壓發生器的數顯電壓表：數字顯現直流高壓輸出電壓。

6、儀器的數顯電流表：數字顯現直流高壓輸出電流。

7、直流高壓發生器的電源開關：向前按下，電源連接，紅燈亮。撥動開關，電流就會通過；撥動另一種，電流就會斷掉。

8、儀器的黃燈按鈕：此功用是專門為氧化鋅避雷器快速丈量0、75UDc1mA用。綠燈亮時有用。當按下黃色的按鈕后黃燈亮，輸出高壓降至本來0.75%，并堅持此狀況。按下紅色按鈕，紅燈和信號燈都熄滅，斷掉高壓電源并退出0、75倍的狀態。

9、直流高壓發生器的信號燈按鈕：高壓連接按鈕、高壓指示燈。在紅燈亮的狀況下，按下綠色按鈕后，信號燈亮紅燈滅，說明高壓回路連接，此時可升壓。此按鈕須在電壓調理電位器回零狀況下才有用。按下綠色按鈕時，信號燈亮而紅燈仍亮，說明機器內部維護電源電路正在工作，松開按鈕時，信號燈熄滅而紅燈亮，再次確認機器內部維護電源電路已工作。

10、儀器的紅燈按鈕：紅燈亮，說明電源已接通及高壓斷掉。在信號燈亮狀況下按下紅色按鈕，信號燈滅紅紅亮，高壓回路切斷。

11、直流高壓發生器電壓調理電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備調節電子器件零位維護功用，因此升壓前必須要先回零。
