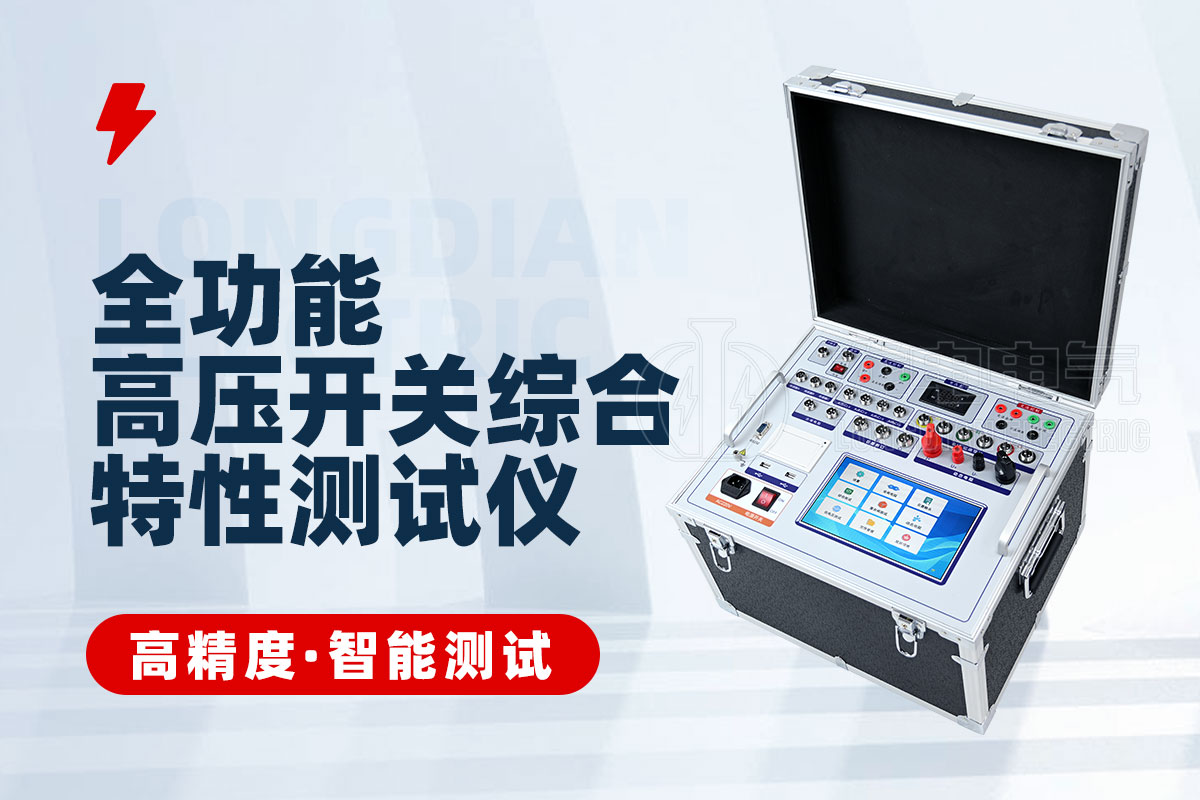

石墨觸頭斷路器特性測試儀主要用于石墨觸頭斷路器特性的準確測量和評估，從而保障電力系統的穩定運行以及提升用電設備的使用壽命。

石墨觸頭斷路器特性測試儀的構成

1. 測試儀模板：作為儀器的主體部分，其主要功能在于穩固石墨觸頭斷路器，使其在測試過程中保持穩定。

2. 觸頭：此部件負責連接測試儀模板與石墨觸頭斷路器，保證兩者之間的電學連接。

3. 石墨激勵源：這是一個關鍵組件，它能夠生成特定的激勵信號，以驅動石墨觸頭斷路器進行相應的動作。

4. 傳感器：此部分負責收集斷路器的各項特性參數，例如動態電阻波形等。

5. AD采集電路板：此模塊負責接收傳感器傳來的信號，并將其轉化為數字信號，以便后續處理。

6. 核心控制板：此部分是整個儀器的大腦，負責控制儀器的整體運作。

7. 高壓直流電源：此部分負責為儀器提供所需的電能，以支持其正常運轉。

石墨觸頭斷路器特性測試儀的工作原理

石墨觸頭斷路器特性測試儀的工作原理主要基于對石墨觸頭斷路器動態電阻波形的精確測量，以此來評估斷路器的實際狀態及其性能表現。具體來說，在測試過程中，主控單元會產生一個特定的測試信號，這個信號會通過測量線路傳遞給夾具，進而施加到石墨觸頭斷路器上。在測試信號的驅動下，石墨觸頭斷路器將會產生相應的動態電阻波形，而這些波形則會被傳感器捕捉并傳送至AD采集電路板。AD采集電路板會將接收到的傳感器信號轉換成數字信號，然后再傳送給核心控制板。核心控制板會對這些數字信號進行深入分析，最終計算得出斷路器的各種特性參數，比如：

1. 動態特性：這一參數主要反映了斷路器觸頭運動的特性，其中包括了開斷時間、開斷速度、過沖量等多個方面。

2. 靜態特性：這一參數主要反映了斷路器觸頭在靜止狀態下的特性，其中包括了接觸電阻、接觸壓力等多個方面。

3. 電氣特性：這一參數主要反映了斷路器在通斷電流過程中的特性，其中包括了斷路電流、滅弧時間等多個方面。

石墨觸頭斷路器特性測試儀的應用領域

1. 電力系統：石墨觸頭斷路器特性測試儀可廣泛應用于電力系統的日常維護和檢修工作，有助于及時發現和解決潛在的斷路器故障問題，從而確保電力系統的安全穩定運行。

2. 斷路器制造商：對于斷路器制造商而言，石墨觸頭斷路器特性測試儀是一款極具實用價值的研發和測試工具，能夠幫助他們更高效地開發和優化石墨觸頭斷路器產品。

3. 科研院所：對于科研院所而言，石墨觸頭斷路器特性測試儀也是一款非常有用的研究工具，能夠幫助他們更深入地探索和理解石墨觸頭斷路器的特性和行為規律。
