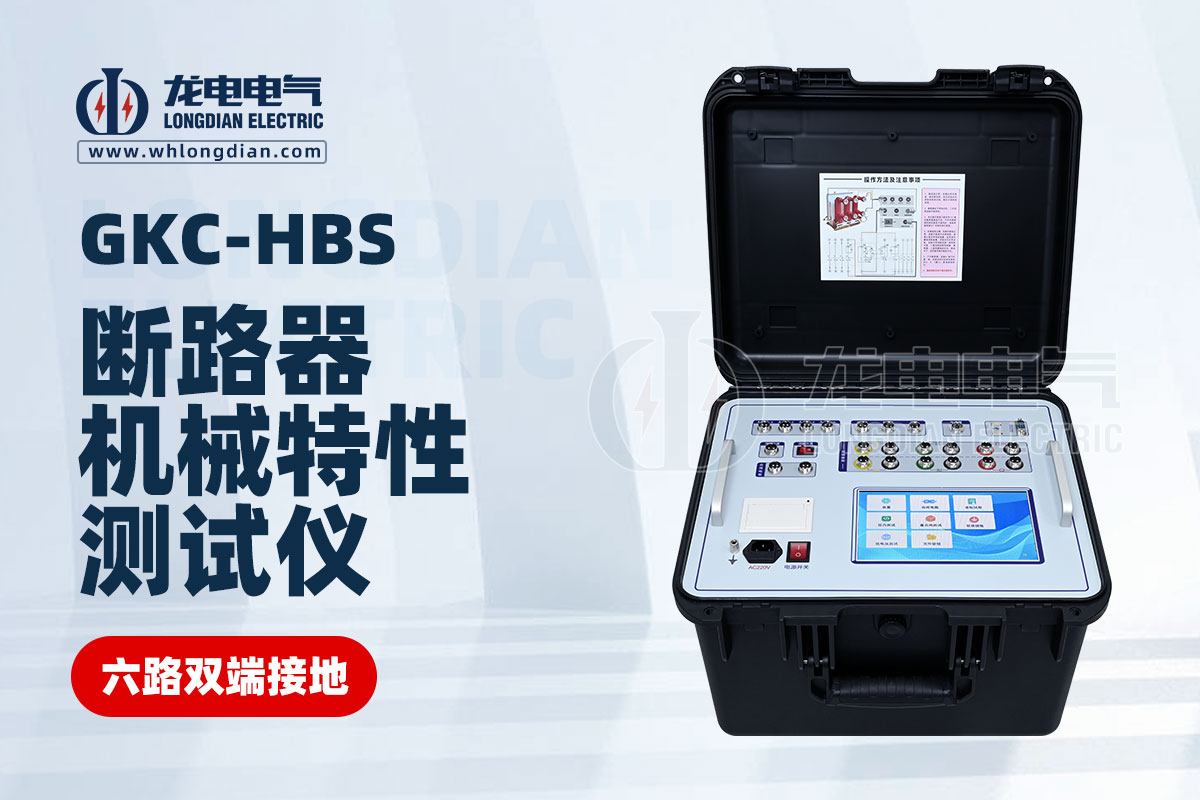

雙端接地?cái)嗦菲鳈C(jī)械特性測試儀專為測量各類雙端接地高壓斷路器的機械動特性參數而設計。它支持少油、多油、真空、六氟化硫等多種類型的高壓斷路器，確保測試結果的準確性和可靠性。

雙端接地?cái)嗦菲鳈C(jī)械特性測試儀的特點與技術參數

1. 高速數據處理與顯示

◆ 處理器與操作系統：GKC-HBS采用基于Cortex-A8的嵌入式工控機，主頻高達1GHz，搭配1GB閃存，開機僅需16秒。搭載Windows操作系統，9寸彩色觸摸屏，支持中英文輸入，界面直觀易用。

◆ 高速熱敏打印機：方便現場打印測試數據、觸頭波形、行程曲線、電流曲線等，為現場測試提供即時反饋。

2. 強大的測試功能

◆ 機內集成式操作電源：無需現場二次電源，提供DC6～270V可調電源，最大電流20A，可任意整定分、合閘線圈的動作電壓值，并支持低電壓動作試驗。

◆ 傳感器配置：配備直線傳感器、旋轉傳感器、萬能傳感器（加速度傳感器）、激光傳感器（選配）等，滿足不同測試需求，安裝簡便快捷。

測試范圍廣泛：可測試12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度（3路速度選配）、3/6路雙端接地測量等，功能全面。

3. 精準測量與時間控制

◆ 時間測量：具備12路固有分閘（合閘）時間、分閘（合閘）相內不同期、相間不同期之差、彈跳時間（次數）等測量功能，分辨率高達0.01ms，準確率≤0.05%±0.1ms。

◆ 速度測量：剛分（剛合）速度、指定時間段平均速度等，測速范圍覆蓋0.01～25.00m/s，準確率±0.1m/s。

◆ 行程測量：包括動觸頭行程、接觸行程（開距）、超行程、過沖行程或反彈行程等，直線傳感器測量范圍0-50mm，旋轉傳感器測量范圍0-1000mm，分辨率精確。

4. 數據存儲與通訊

◆ 大容量存儲：主機可存儲30000組試驗數據（可擴展存儲卡），內置實時時鐘，便于數據存檔和管理。

◆ 多種通訊接口：配備2個USB接口，可直接將數據保存到U盤或上傳到計算機進行分析。可選配RS232接口和無線平板操作，提高測試效率和便捷性。

安全與維護

◆ 安全接地：使用前請將儀器可靠接地，確保人身及儀器安全。

◆ 電源檢查：使用交流220V電源，內部有220V直流電流輸出，注意安全操作，避免短路。

◆ 定期校準與維護：定期檢查各傳感器和連接線的狀態，確保測試數據的準確性。

雙端接地?cái)嗦菲鳈C(jī)械特性測試儀以其強大的測試功能、精準的技術參數和便捷的操作方式，在電力系統的維護中發揮著重要作用。無論是從處理器性能、測試范圍、測量精度還是數據存儲與通訊能力上，都展現了其卓越的性能和廣泛的應用前景。
