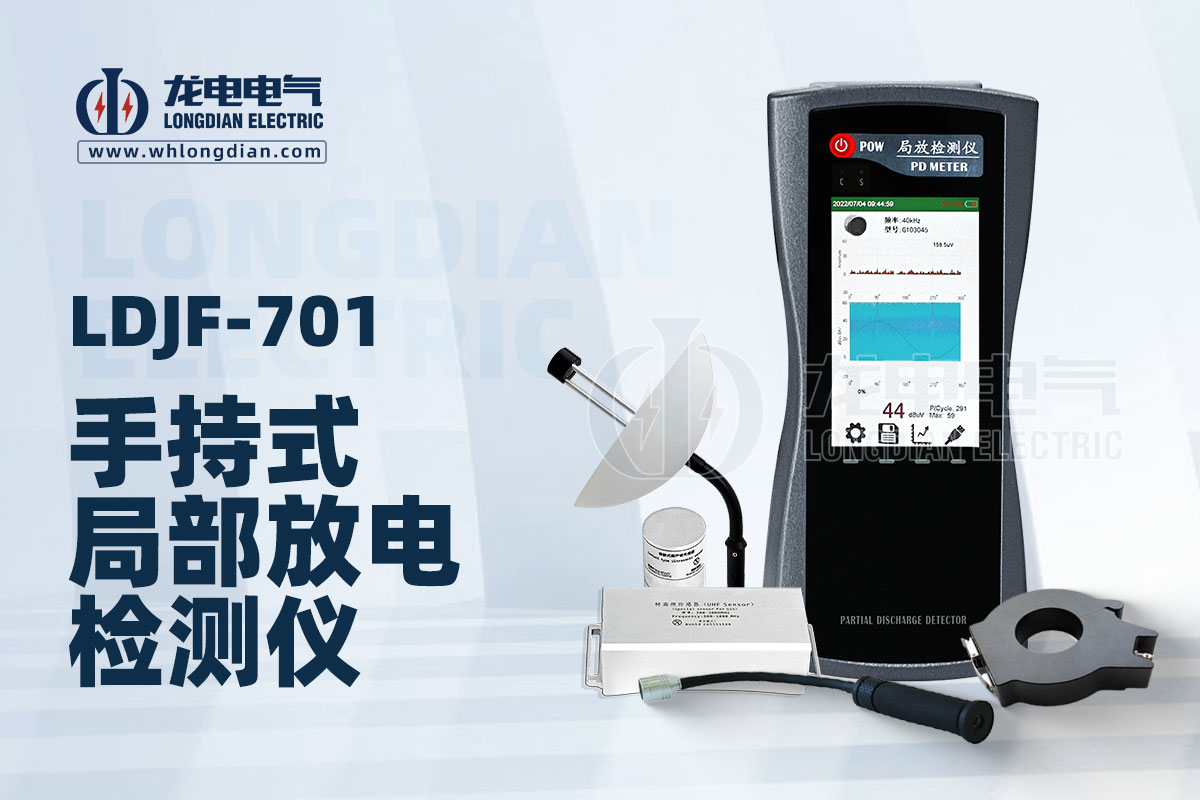

局部放電檢測儀是電力系統中用于檢測電氣設備絕緣狀態的重要工具。以下是局部放電傳感器及其應用原理和特點介紹。

◆ 內置超聲波傳感器

功能與原理：內置的超聲波傳感器主要用于測量高壓開關柜的局部放電。該傳感器處于主機的前端位置，通過空氣傳播超聲波信號來檢測局部放電現象。當發生局部放電時，會產生超聲波信號，這些信號會從設備縫隙中傳播出來，被傳感器接收并轉化為電信號進行分析。

使用方式：在開機后，系統默認選擇內置超聲波傳感器進行測量。用戶可以在測試界面查看當前的連接傳感器類型，并通過點擊傳感器類型顯示區域中的圖標切換至其他傳感器模式。

優點：非侵入式檢測，無需停電或額外配置高壓源，使用方便；具有較寬的頻帶范圍（20kHz到200kHz），適用于多種設備的檢測。

◆ 接觸式超聲波傳感器

功能與原理：接觸式超聲波傳感器通常用于變壓器、GIS（氣體絕緣開關設備）等高壓設備的局放檢測。該傳感器需要良好的接觸面，有時還需涂抹耦合劑以減少聲阻。

使用方式：在測試前，應先檢測空氣中的環境值，排除干擾因素。測試時，將傳感器吸附在設備外殼上進行多點測量，全方位診斷內部放電情況。

優點：靈敏度高，能夠精確定位放電位置；適用于對設備外殼表面進行全面檢測。

◆ 高頻互感器（HFCT）

功能與原理：高頻互感器主要用于電纜局部放電檢測。由于電纜的特殊結構，超聲波及高頻局放信號無法從金屬鎧裝層獲取，因此通過接地線獲取局放信號。

使用方式：將高頻互感器直接卡在電纜的接地外護套或接地屏蔽線上，檢測2～3秒鐘后保存數據。通過相位圖譜特征判斷是否存在異常放電信號。

優點：能夠有效避開現場電暈等干擾，具有較高的靈敏度和抗干擾能力；適用于電纜的局放帶電檢測和缺陷識別。

◆ 特高頻（UHF）傳感器

功能與原理：特高頻傳感器用于接收GIS罐體內部的局放信號。其頻率范圍為300MHz到3GHz，能夠避開現場電暈干擾，實現高精度的局部放電監測。

使用方式：將傳感器靠近絕緣盆或觀察窗等位置進行檢測。測試時應排除外界環境干擾，確保信號準確。

優點：高靈敏度和抗干擾能力；可實現局部放電帶電檢測和定位；適用于GIS等高壓設備的絕緣狀態監測。

◆ 柔性超聲波傳感器

功能與原理：柔性超聲波傳感器用于測量開關柜的局部放電。其測量數據為dBuV，以1uV為基準的對數函數值，可正可負。

使用方式：在測試前，先對準空氣記錄當前環境值。測試時，將傳感器貼合開關柜縫隙處靜止2～3秒記錄測試值，并與環境值對比判斷。

優點：使用靈活，適合各種形狀的設備表面；可通過耳機聆聽放電聲音輔助判斷。

綜上所述，局部放電檢測儀配備有多種類型的傳感器，每種傳感器都有其獨特的功能和應用場景。選擇合適的傳感器可以有效提高檢測精度和效率，確保電力系統的安全穩定運行。
