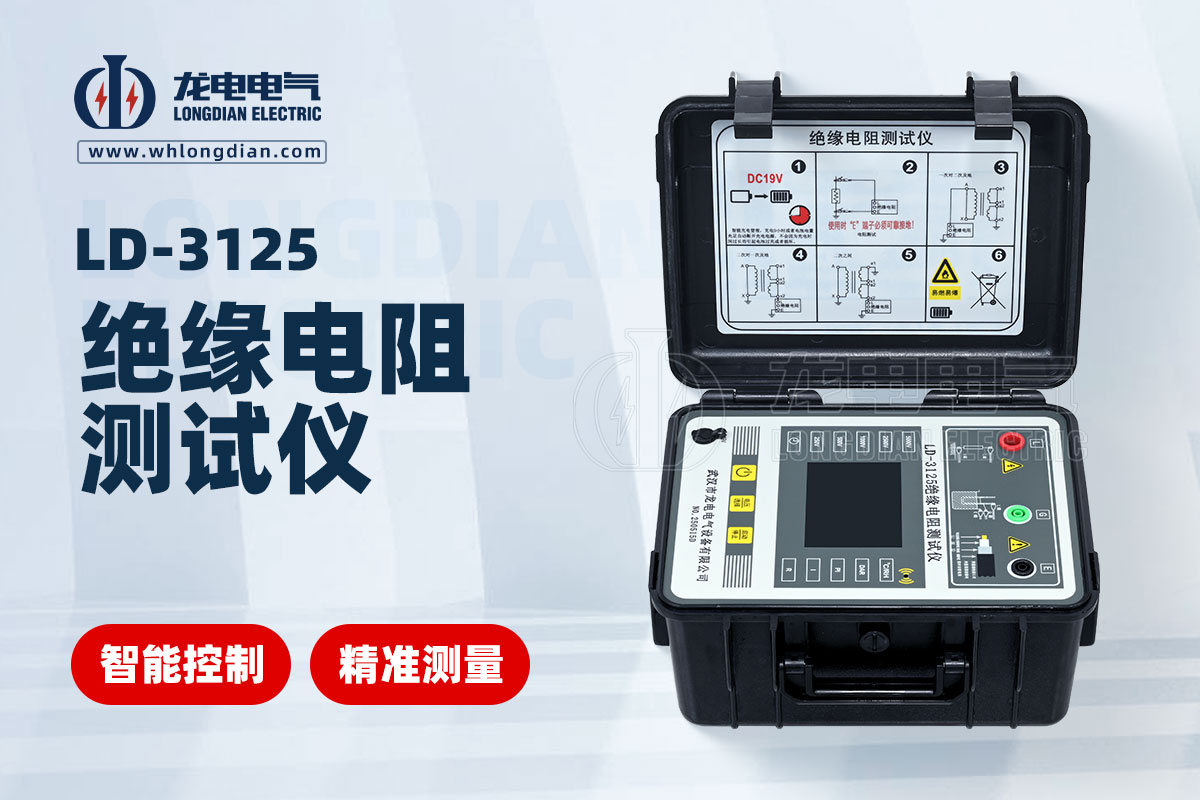

在電力試驗設備領域，武漢龍電電氣專注于研發和生產高品質的測試儀器，其中，絕緣電阻測試儀作為保障電氣安全的關鍵工具，發揮著至關重要的作用。選擇絕緣電阻測試儀的量程（測量范圍）是一個非常重要的步驟，它直接關系到測試結果的準確性和設備的適用性。

選擇合適的量程需要考慮以下幾個關鍵因素：

1. 被測設備的絕緣電阻值范圍：

• 預估絕緣電阻值： 在選擇測試儀之前，盡可能預估被測設備的絕緣電阻值范圍。一般來說，新的或狀況良好的電氣設備的絕緣電阻值會比較高，通常在兆歐（MΩ）級別以上，甚至達到吉歐（GΩ）級別。而絕緣老化、受潮或存在缺陷的設備的絕緣電阻值會降低。

• 參考標準和規范： 不同的電氣設備和行業都有相應的絕緣電阻測試標準和規范，其中會規定合格的絕緣電阻值范圍。選擇的測試儀的量程應能覆蓋這些標準要求的范圍。

• 考慮測試目的： 如果只是進行絕緣狀況的初步判斷，一個較寬的量程可能適用。但如果需要進行精確的測量和趨勢分析，則需要選擇與被測絕緣電阻值范圍更匹配的量程。

2. 測試電壓等級：

• 絕緣電阻測試儀通常提供多個測試電壓等級（例如：50V, 100V, 250V, 500V, 1000V, 2500V, 5000V 等）。

• 根據被測設備的額定電壓選擇合適的測試電壓。 一般來說，設備的額定電壓越高，測試時需要施加的電壓也越高。

• 遵循測試標準： 相關的電氣安全標準會規定不同電壓等級的設備應采用的測試電壓。選擇的測試儀應能提供符合這些標準的測試電壓。

• 量程與電壓的匹配： 不同的測試電壓下，測試儀能夠提供的電阻測量范圍可能會有所不同。選擇時要確保在所需的測試電壓下，測試儀的電阻量程能夠覆蓋預估的絕緣電阻值。

3. 測試精度要求：

• 不同的絕緣電阻測試儀具有不同的測量精度。

• 如果需要進行高精度的測量，例如用于產品質量控制或科研，則需要選擇精度較高的測試儀。

• 測試儀的精度通常會隨著測量值的變化而變化，因此要關注在預估的絕緣電阻值范圍內，測試儀的精度是否滿足要求。

4. 其他功能需求：

• 一些高級的絕緣電阻測試儀具有自動量程切換功能（AUTO RANGE）。這種功能可以根據被測電阻值自動選擇合適的量程，方便使用，并能避免因手動選擇不當而導致的錯誤。

• 如果需要進行極化指數（PI）或吸收比（DAR）測試，則需要選擇具備這些功能的測試儀，并且其量程應適用于這些測試過程中的電阻值變化范圍.

選擇步驟總結：

1. 了解被測設備的額定電壓和預估的絕緣電阻值范圍，并查閱相關的測試標準和規范。

2. 根據被測設備的額定電壓和測試標準選擇合適的測試電壓等級。

3. 在選定的測試電壓下，確定所需的絕緣電阻測量范圍，確保測試儀的量程能夠覆蓋預估的絕緣電阻值。

4. 根據測試精度要求選擇合適的測試儀。

5. 考慮是否需要自動量程切換以及其他特殊功能（如PI/DAR測試）。

舉例說明：

如果要測試一個額定電壓為400V的電機繞組的絕緣電阻，根據一些常見標準，可能需要使用500V或1000V的測試電壓。如果預估該電機繞組的絕緣電阻在幾十兆歐到幾百兆歐之間，那么選擇一個在500V或1000V電壓下，量程能達到幾千兆歐的絕緣電阻測試儀是比較合適的。同時，如果需要進行絕緣老化評估，可以選擇帶有PI/DAR測試功能的型號。

通過仔細考慮以上因素，您可以選擇到最適合您應用需求的絕緣電阻測試儀，確保測試結果的準確性和可靠性。
