在高壓開關特性測試儀的參數中，觸頭行程是一個至關重要的概念。簡單來說，它指的是高壓開關內部動觸頭在分閘或合閘過程中所移動的距離。這個參數直接反映了開關的機械性能，是判斷其是否能安全、可靠運行的核心指標。

為什么觸頭行程如此重要？

影響開斷能力： 觸頭行程直接關系到觸頭在分閘時拉開的距離。如果行程不足，觸頭間隙過小，在高壓情況下，可能無法有效熄滅電弧，導致開關再次短路或損壞。

影響滅弧效果： 在真空或SF6等介質斷路器中，觸頭的運動速度和行程會影響滅弧室內的氣體壓縮、膨脹或電弧拉伸效果。精確的行程是保證滅弧能力的關鍵。

磨損和故障診斷： 隨著開關使用時間的增加，機械部件會產生磨損，導致觸頭行程發生變化。通過定期測量行程，可以判斷開關的磨損程度，及時發現潛在的機械故障，進行預防性維護。

如何測量觸頭行程？

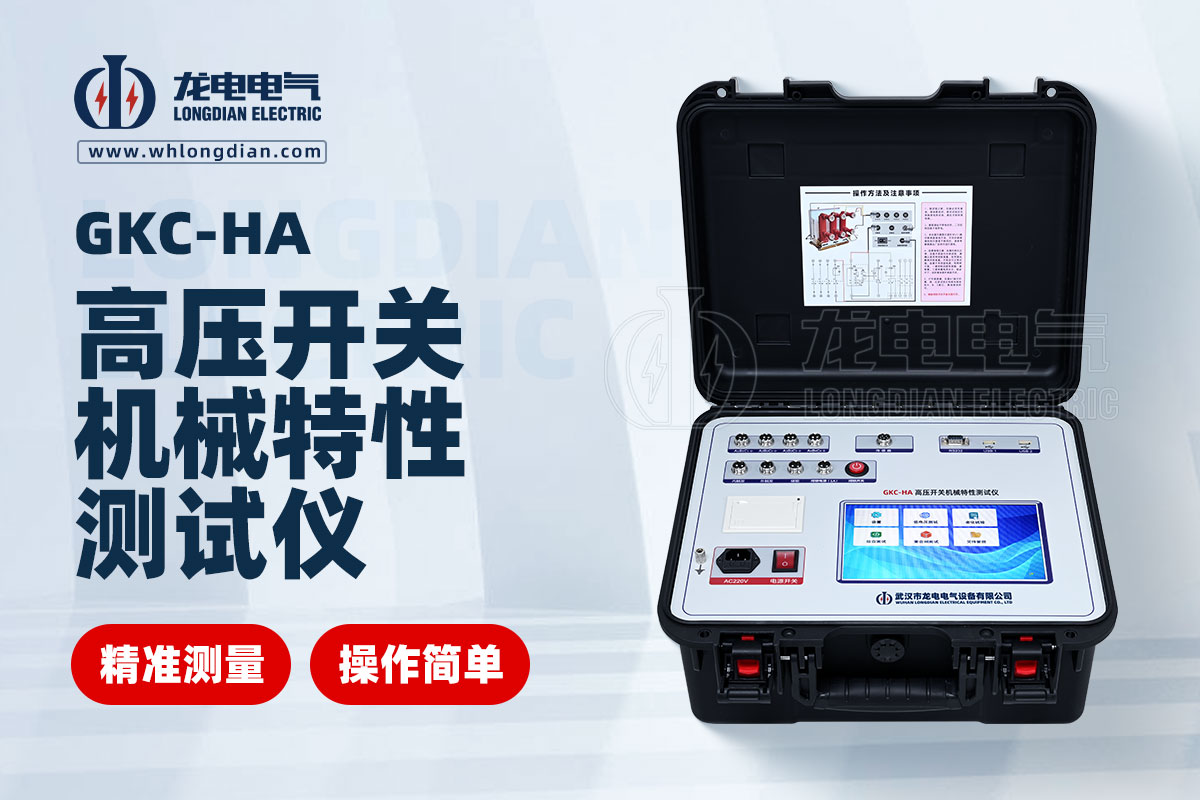

高壓開關特性測試儀通過連接在開關機構上的位移傳感器來精確測量觸頭的運動軌跡。這些傳感器可以實時記錄動觸頭從啟動到停止的整個位移過程，并將其轉化為電信號。測試儀隨后將這些信號處理成直觀的曲線圖，讓您能清晰地看到行程、速度和時間的關系。

核心行程參數解析：

總行程： 動觸頭從全分狀態到全合狀態的總移動距離。

開距： 開關處于全分狀態時，動、靜觸頭之間的最終距離。

超行程： 觸頭接觸后，動觸頭繼續移動的距離。這一參數對于確保觸頭接觸緊密、降低接觸電阻至關重要。

通過對這些參數的綜合分析，工程師可以全面評估高壓開關的機械健康狀況，確保其符合設計標準，從而保障電力系統的安全穩定運行。
