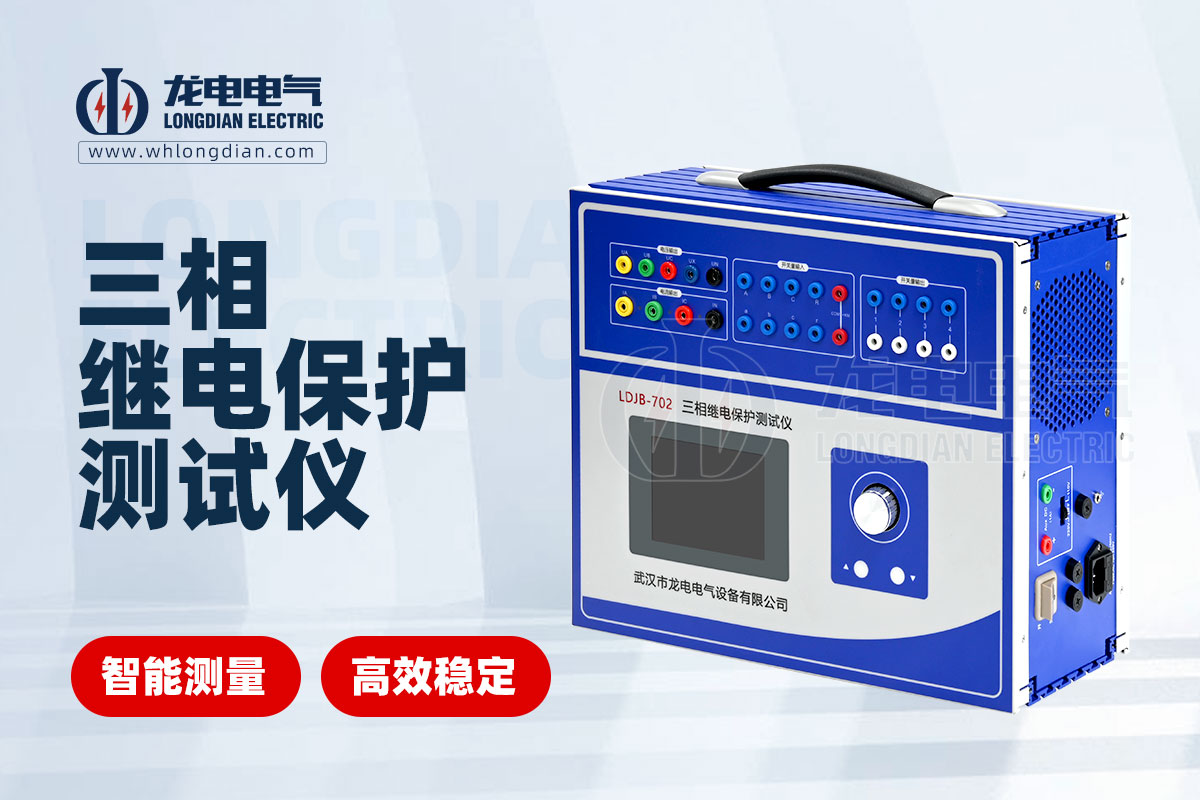

繼電保護測試儀是一種用于測試和校驗繼電保護裝置的專用儀器。繼電保護裝置是電力系統中用于檢測故障并發出跳閘指令以保護設備和電網安全的關鍵設備。因此，對繼電保護裝置進行定期、準確的測試至關重要。

繼電保護測試儀的參數非常多，主要可以分為以下幾大類：

輸出參數

這些參數決定了測試儀能模擬的電氣信號的類型和大小，是測試儀的核心性能指標。

◆ 電壓輸出： 通常指測試儀能輸出的交流和直流電壓的幅值。例如，AC 0～120V，DC 0～300V。電壓輸出路數也是一個重要參數，常見有三相電壓輸出（模擬電力系統中的A、B、C三相電壓）。

◆ 電流輸出： 指測試儀能輸出的交流和直流電流的幅值。例如，AC 0～30A，DC 0～20A。電流輸出路數也至關重要，常見的有三相電流輸出或六相電流輸出，以滿足復雜繼電保護裝置的測試需求。

◆ 功率容量： 指測試儀在輸出電壓和電流時所能提供的最大功率。功率容量越大，測試儀的帶載能力越強，能測試的繼電保護裝置范圍也越廣。

◆ 諧波和失真： 指輸出信號的波形質量。理想的輸出信號應為純正弦波，失真度越低越好。

測量參數

這些參數反映了測試儀自身的測量精度和能力。

◆ 測量精度： 包括電壓、電流、相位、頻率和時間等參數的測量精度。精度越高，測試結果越可靠。

◆ 時間測量范圍和精度： 繼電保護動作時間是關鍵參數，測試儀需要具備高精度的毫秒級甚至微秒級時間測量能力。

◆ 頻率范圍： 測試儀能模擬和測量的頻率范圍，通常為50Hz/60Hz，有的高級測試儀能支持更寬的頻率范圍以適應特殊測試需求。

功能參數

這些參數體現了測試儀的自動化和智能化水平。

◆ 測試軟件功能： 現代繼電保護測試儀通常配備功能強大的PC端或內置測試軟件，可以進行自動化測試、試驗報告生成、曲線繪制等。

◆ 保護類型庫： 內置了常見的繼電保護類型測試模板，如過流、速斷、零序、差動、距離等保護，方便用戶快速進行測試。

◆ GPS對時功能： 用于進行多臺測試儀之間的同步測試，特別是進行長距離線路保護測試時非常重要。

◆ 人機交互界面： 液晶顯示屏、操作鍵盤、觸摸屏等，方便用戶操作和觀察測試數據。

接口參數

這些參數決定了測試儀的擴展性和連接能力。

◆ 通信接口： 如USB、以太網（Ethernet）等，用于連接PC或與其他設備通信。

◆ I/O接口： 數字輸入（DI）和數字輸出（DO）接口，用于接收繼電保護裝置的開入量（跳閘信號）和輸出開出量（模擬開關動作）。

◆ 模擬量輸入接口： 有些測試儀還帶有模擬量輸入口，可以測量其他傳感器的信號。

總的來說，選擇繼電保護測試儀時，需要根據實際的測試需求，綜合考量其輸出能力、測量精度、功能完備性以及人機交互體驗等多個參數。
