高壓開關動特性測試儀是斷路器檢修、出廠驗收和預防性試驗中最關鍵的測試設備之一，其中速度參數（剛分速度、剛合速度、最大速度、平均速度）是否準確，往往取決于“速度傳感器”的選型是否合理。武漢市龍電電氣設備有限公司長期專注于高壓開關動特性測試儀的研發生產，對各類速度傳感器的應用積累了豐富的現場經驗。本文將從直線傳感器、旋轉傳感器、萬能傳感器與激光傳感器四個方面進行全面對比，幫助用戶根據斷路器型號與現場環境做出更適合的選擇。

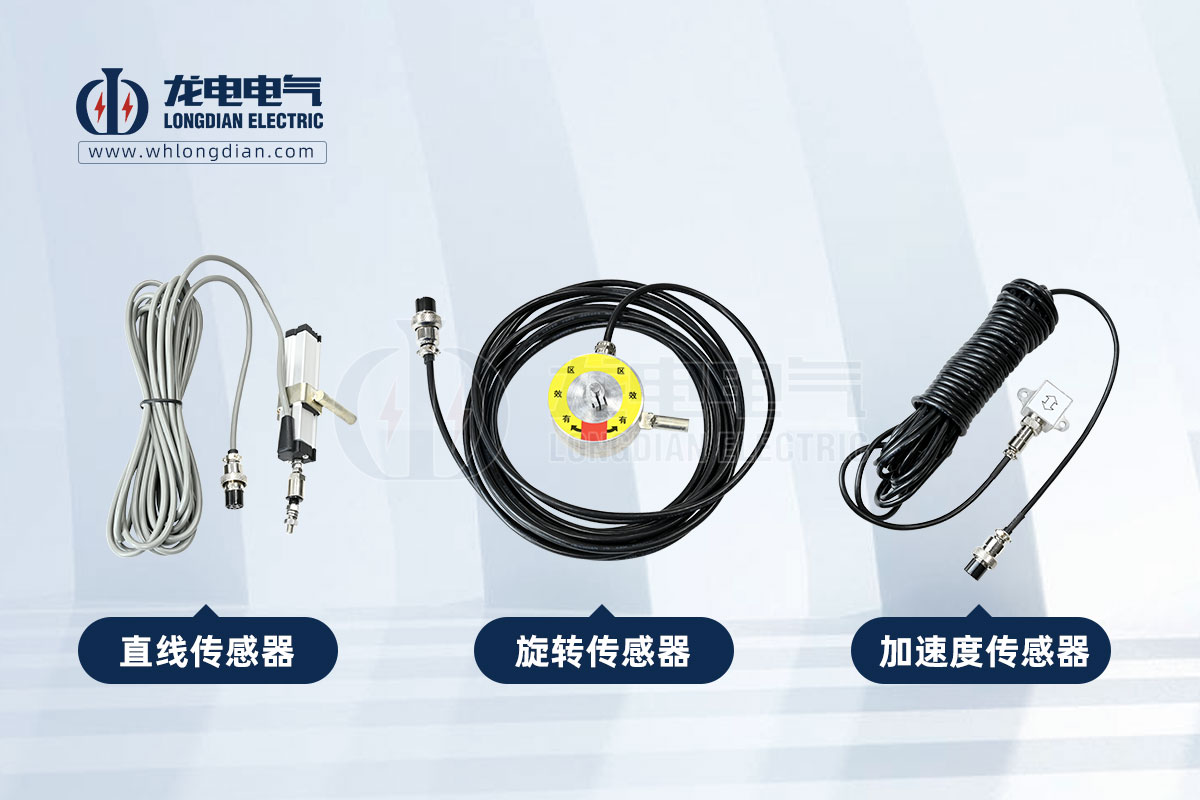

一、直線傳感器：傳統斷路器的主流選擇
直線傳感器通過拉繩位移方式采集行程，結構簡單、穩定性高、安裝適應性強，是油斷路器、少油斷路器、部分戶內真空斷路器最常用的速度測量方式。其優勢在于抗干擾能力強、數據連續性好，但對于行程短、安裝空間有限的 GIS 設備不夠友好。

二、旋轉傳感器：適用于機構角度輸出型斷路器
旋轉角位移傳感器適用于采用旋轉軸或凸輪結構的斷路器，尤其在部分真空斷路器和彈簧機構中表現出更高的匹配度。旋轉傳感器體積小、安裝靈活、測量角度轉換速度精準，但需要對傳動比進行換算，對測試儀的數據處理能力要求更高。

三、萬能傳感器：兼容性強的全場景方案
萬能傳感器可同時滿足直線與旋轉兩種安裝方式，是目前現場通用性最強的速度測量方案。對于設備型號復雜、測試場景變化多的單位，如供電公司運維班組、檢修公司等，選用萬能傳感器可有效減少適配工作的復雜度。

四、激光傳感器：非接觸式測量的新趨勢
激光傳感器依靠光學測距實現非接觸測量，具有無需安裝、對機構無干擾、精度高的優勢，特別適用于 GIS、開關柜空間狹窄或不便安裝拉繩的場合。其主要挑戰在于成本較高、對環境光及安裝位置要求更高，但隨著技術成熟正在逐步普及。

五、如何選擇最適合的傳感器？
在實際測試中，建議從以下角度綜合考慮：

◆ 斷路器類型：是否為真空、SF6、GIS 或傳統油斷路器。

◆ 機構運動方式：線性運動、旋轉運動或特殊結構。

◆ 現場安裝條件：空間大小、光線條件、是否存在干擾。

◆ 測量精度要求：是否用于科研、出廠試驗或日常運維。

◆ 測試儀兼容性：如武漢市龍電電氣設備有限公司生產的高壓開關動特性測試儀，標配直線、旋轉與萬能傳感器，選配激光類傳感器。

合理選擇速度傳感器不僅關系到測試數據是否準確，更影響斷路器運行安全性評估的可靠性。隨著測試技術的發展，未來非接觸式激光傳感器將成為趨勢，但直線與旋轉傳感器仍會在相當長一段時間內保持主流地位。
