電流互感器（CT）作為電力測量與保護系統中不可或缺的核心元件，其結構形式雖多樣，但每種結構均對應不同的應用場景和性能要求。了解 CT 的常見結構與差異，不僅有助于提升設備選型的準確性，也能幫助運維人員在檢修和試驗中快速判斷 CT 狀態。武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，支持變比、極性、相位、勵磁、誤差等全項目檢測，是研究和驗證 CT 結構性能的重要工具。

從結構形態上看，CT 可大致分為穿心式、繞心式、套管式、橋式與保護型 CT等幾類。穿心式 CT通過一次導體直接穿過鐵芯，結構緊湊，常用于低壓或柜內空間有限的場景；其特點是絕緣簡單、安裝便捷。繞心式 CT的一次繞組為多匝繞制，適用于一次電流較小但需提升測量靈敏度的設備，如電子式表計或特種電氣設備。兩者最大差異在于：穿心式側重大電流測量，繞心式更注重測量精度與信號幅值。

在高壓輸電設備中，套管式 CT（即貫通式）應用最為廣泛，它將一次導體集成在套管中并與設備絕緣結構一體化設計，具有耐高壓、穩定性強的特點。相比普通 CT，套管式 CT 的制造復雜度更高，對勵磁特性和準確級要求更嚴格，其誤差往往直接影響電能計量與保護動作可靠性。此外，部分高壓開關設備還會采用橋式或組合式 CT結構，將多個鐵芯組合在一個外殼內，以實現計量與保護“雙重功能”，結構緊湊但測試要求更高。

根據用途不同，CT 又可分為測量型 CT和保護型 CT。測量型 CT 關注精確度和線性范圍，適用于電能計量與儀表采集；保護型 CT 則強調大電流條件下不飽和，以確保繼電保護動作可靠。兩者核心差異表現在鐵芯面積、勵磁特性、準確極限系數等方面。保護型 CT 的勵磁曲線一般陡峭、飽和點高，而測量型 CT 則追求寬線性區域與低誤差輸出。

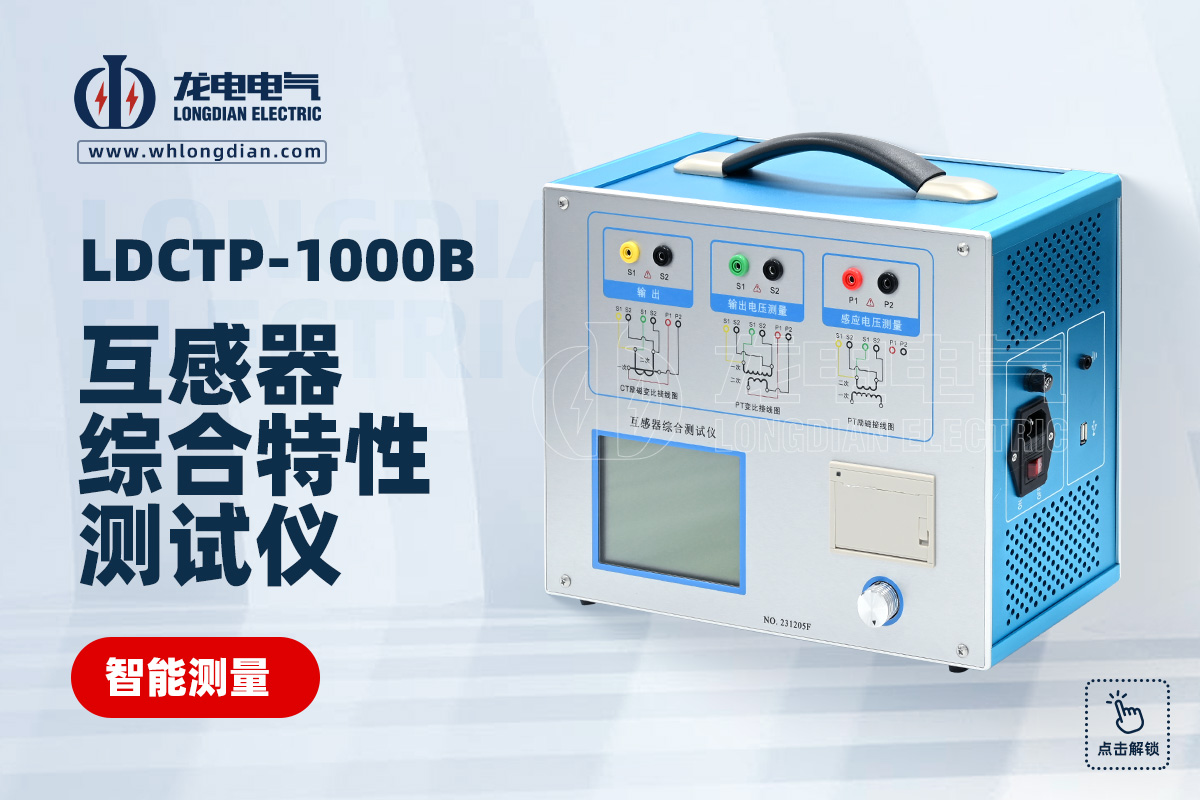

要準確分析 CT 結構差異并驗證性能，規范測試至關重要。武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，可以對勵磁特性、變比誤差、極性、伏安曲線、二次負荷等進行全面測量，并支持現場多類型 CT 的快速接線與自動測試，尤其適用于套管式、保護型等高要求場景。通過標準化、可追溯的數據測試，有助于確保 CT 在測量與保護系統中長期穩定可靠運行。

CT 結構雖多，但原理一致、用途不同。掌握各類 CT 的結構差異及其性能特征，不僅能提高選型和設計效率，也能在運維過程中減少誤判，提升整個電力系統的安全性與準確性。隨著智能互感器與數字化電網的發展，專業測試設備將在互感器全生命周期管理中發揮更大價值。
