電纜故障定位是一項對電力系統安全運行至關重要的技術，而電纜結構本身的差異，會直接影響脈沖法、跨步電壓法、分布參數法等多種定位手段的準確性和效率。隨著城市電網大量采用交聯聚乙烯（XLPE）電纜、耐火電纜、同軸電纜、分支電纜等多類型線路，了解不同電纜結構對測試信號傳播特性、阻抗變化特征以及擊穿路徑的影響，顯得尤為重要。工程現場常用的電纜故障測試系統，如武漢市龍電電氣設備有限公司生產的電纜故障測試儀，在測試流程中均要考慮結構差異帶來的波形特征變化。

電纜的導體結構是影響故障定位精度的首要因素之一。單芯、三芯、分裂導體等結構會導致電感、電容分布不一致，從而使測試儀輸出的脈沖在傳播過程中出現不同的衰減特性和波速變化。例如三芯電纜內部的相間耦合較強，反射波往往更加復雜，需要測試儀具備多脈沖疊加或智能識別功能，才能準確分辨故障點的反射特征。同樣，銅導體與鋁導體因電阻率不同，也會造成波形能量損耗的差異。

絕緣結構對故障定位的影響更為顯著。交聯聚乙烯（XLPE）絕緣、油紙絕緣、橡膠絕緣等材料，其介電常數不同，會直接影響測試波速度。如果檢測人員未校正波速參數，就可能出現幾十米甚至上百米的定位誤差。特別是多層絕緣結構，如阻水帶、半導電屏蔽層等，會使脈沖反射點增多，如果測試系統信號分辨率不足，容易誤將結構反射當成故障反射。

護套結構也會間接影響故障定位。鋼帶鎧裝、鋼絲鎧裝或無鎧裝電纜在機械保護程度上的差異，會導致故障擊穿方式不同。例如鋼帶鎧裝電纜的金屬性外護層容易形成接地短路或接地電弧，使得反射波特性更加明顯，但也可能掩蓋內部擊穿點的弱反射波。對于非金屬護套電纜，故障電流路徑更復雜，常需結合試聽法或跨步電壓法進行綜合判斷。

同時，電纜線路中常見的接頭、分支盒和修復段會形成明顯阻抗不連續點，它們在波形中會產生反射，而這些反射特征與真實故障點非常接近，極易造成誤判。因此在現場檢測時，操作人員必須結合線路圖紙、以往維護記錄，識別哪些是結構性反射，哪些才是真實故障特征。現代智能化測試儀通過多次脈沖疊加、自動提取特征點等方式，可有效減少誤判。

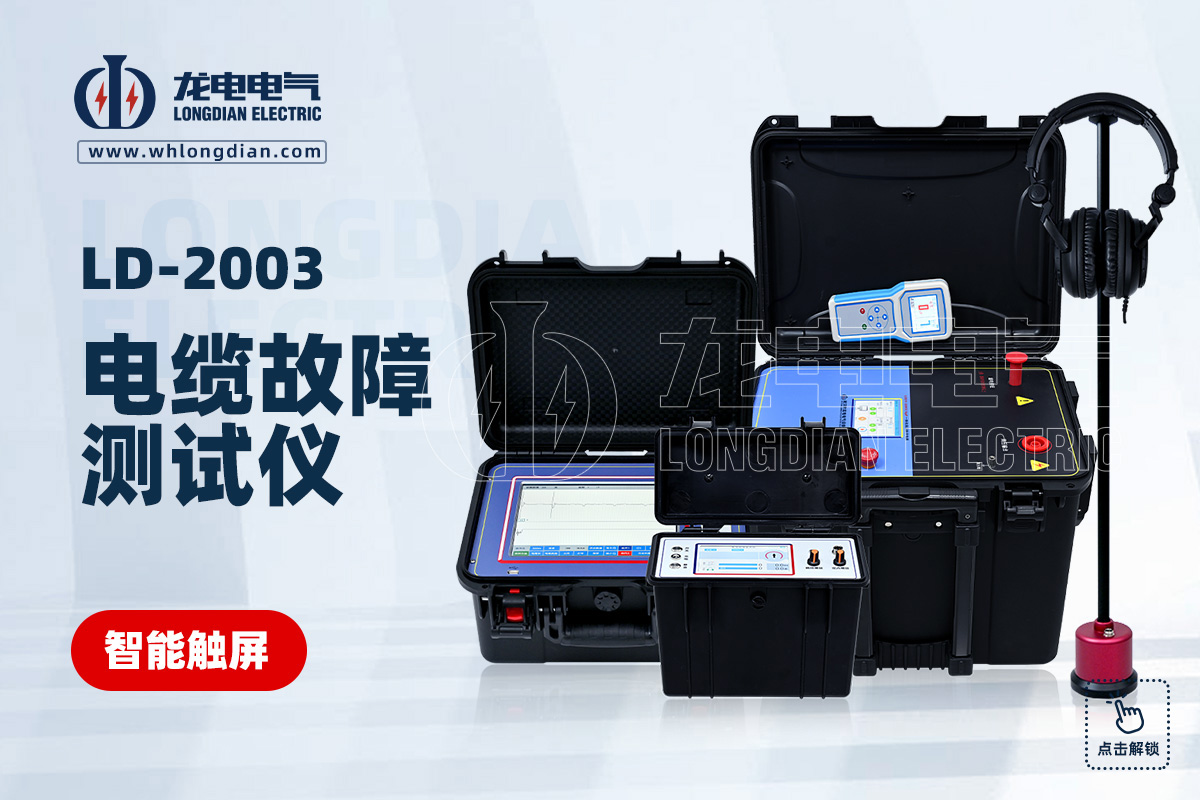

總體來看，電纜結構的差異直接關系到故障定位的難度和準確性。使用高性能測試設備（如武漢市龍電電氣設備有限公司生產的電纜故障測試儀），并根據電纜結構特性正確設置波速和測試模式，是確保現場定位準確性的關鍵。隨著電纜結構日益多樣化，工程人員必須深入理解結構對脈沖傳播的影響規律，才能在復雜現場中快速準確地找到故障點，提高供電可靠性。
