高壓斷路器的操動機構直接決定其分合閘動作的速度、可靠性與穩定性，因此在動特性測試中，不同操動機構的結構差異會在動作時間、速度、行程及反應特性上表現出明顯不同。其中，電磁操動機構與彈簧操動機構是最常見的兩類。了解它們的動特性差異，有助于更準確地分析測試結果，提高故障診斷能力。武漢市龍電電氣設備有限公司生產的LDGKC高壓開關特性測試儀能夠?qū)@兩類機構的動作特性進行精準采集與可視化波形分析，為運維單位提供可靠的數據支撐。

從動作原理來看，電磁操動機構依靠電磁力直接驅動斷路器完成分合閘動作，響應速度快、結構簡潔，因此其動特性表現出較短的合分閘時間和較快的速度上升斜率。在測試中常見的特點包括：合閘啟動階段幾乎無遲滯、速度曲線陡峭、動作一致性較高。但其缺點是對控制電源質量敏感，電壓偏低會導致線圈吸力不足，使合閘時間延長或動作失敗。因此，在進行電磁操動機構動特性測試時，往往需要額外關注低電壓下的動作曲線變化。

相比之下，彈簧操動機構是通過電機或手動儲能，將能量儲存在彈簧中，再通過機構釋放推動觸頭動作。其結構較復雜，涉及齒輪、連桿、棘輪等機械結構，因此動特性曲線通常體現出明顯的機械過程特征。例如，合閘前會出現機械預備段、速度上升相對平緩，而在觸頭即將分離或閉合瞬間可能出現輕微的震動或反彈。在不同設備之間，即使同型號斷路器，彈簧機構的動作一致性也可能受到潤滑、磨損、彈簧疲勞等因素影響，在測試曲線中表現為速度變化不均或行程重復性下降。

在性能穩定性方面，電磁機構依賴線圈，而彈簧機構依賴機械結構，因此二者的故障特征也不同。電磁機構的典型故障包括吸合滯后、電壓敏感、線圈過熱等；而彈簧機構則更容易出現卡澀、摩擦增大、脫扣延遲、彈簧疲勞等問題。在動特性波形中，這些問題會表現為啟動延時增大、峰值速度下降、行程曲線不平滑或反彈量增大。

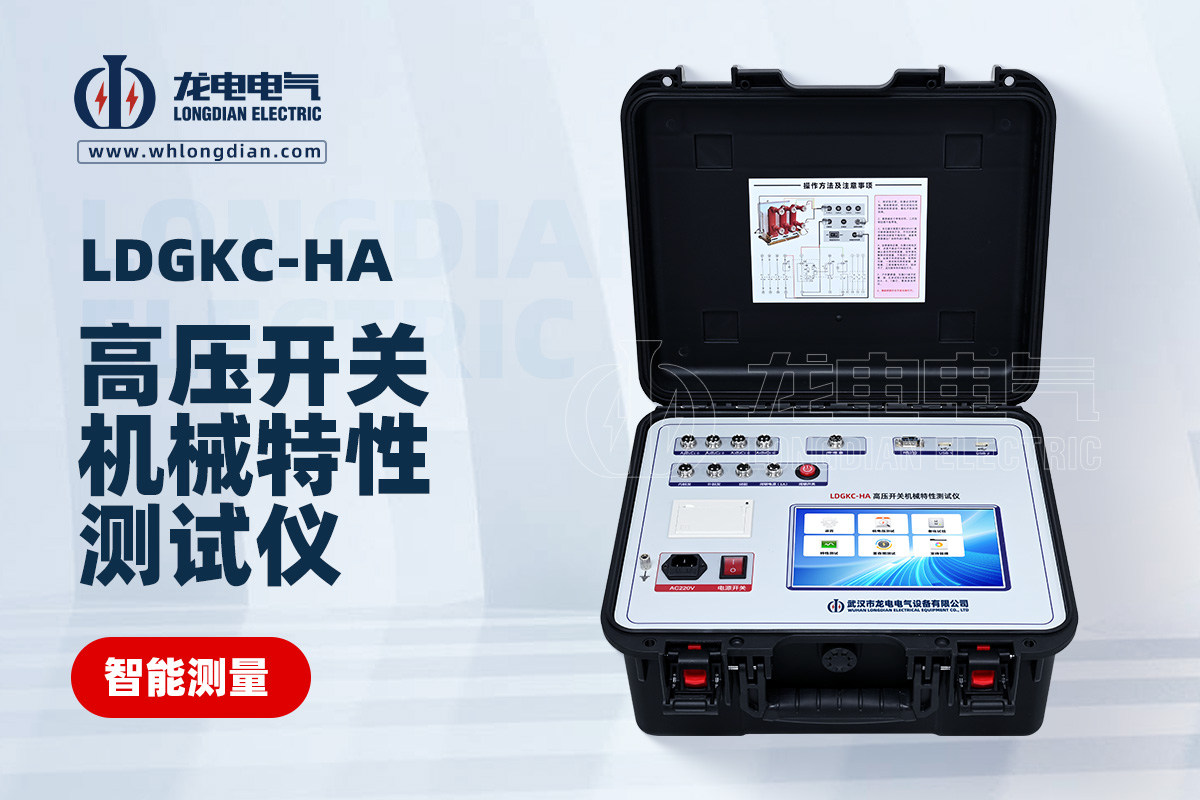

通過使用武漢市龍電電氣設備有限公司生產的LDGKC高壓開關特性測試儀，可對上述兩類機構進行高精度圖形化檢測，包括時間、同期性、速度曲線、行程曲線、反彈特性等。通過對比不同機構的典型波形特征，檢修人員能快速判斷動作是否正常，并根據結構特性進行針對性分析。

綜上所述，電磁操動機構與彈簧操動機構在動特性上的差異，主要源于其驅動方式、能量釋放方式以及機械結構的不同。準確識別這些差異并應用專業的測試儀進行分析，是提升斷路器狀態檢修質量、降低故障率的重要手段。
